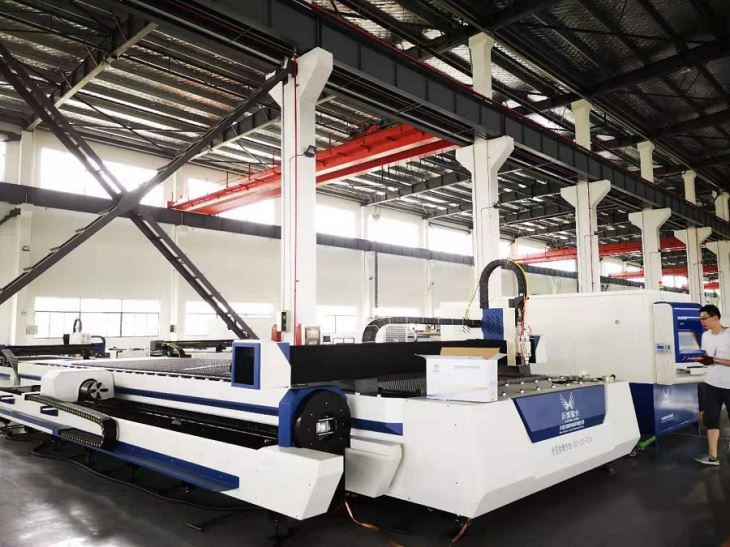

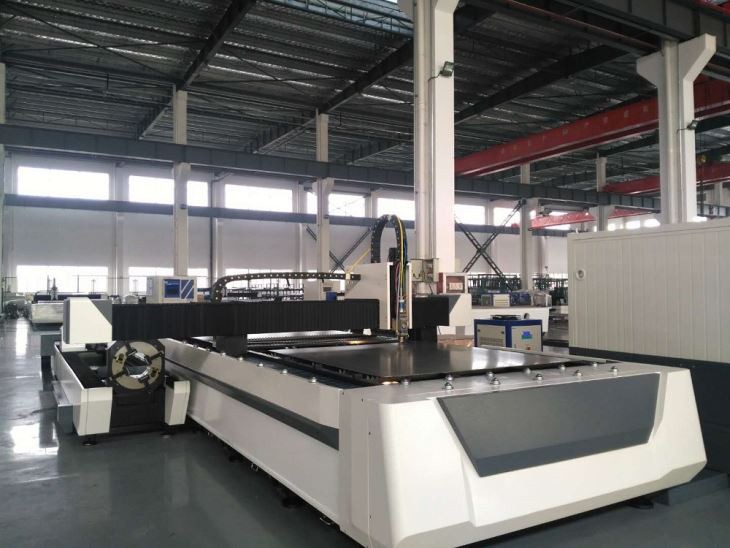

Машина за ласерско резање лимова и цеви 3Кв

Машина за ласерско резање лимова и цеви 3Кв

Машина за ласерско резање лимова и цевиМашина за ласерско сечење лимова и цеви погодна за висококвалитетно и високо тачно сечење. Подручје резања лима: 1500 * 3000 мм, 1500 * 4000 мм, 1500 * 5000 мм, 2000 * 4000 мм, 2000 * 6000 мм опционо Резање цеви: 3 метра и 6 метара по избору

Pošalji upit Ćaskanje sada

Представљање производа

Машина за ласерско резање лимова и цеви погодна за висококвалитетно и високо тачно сечење.

Површина резања лима: 1500 * 3000 мм, 1500 * 4000 мм, 1500 * 5000 мм, 2000 * 4000 мм, 2000 * 6000 мм
Опционално сечење цеви: опционално 6 метара
Пречник цеви: мањи од 210 мм
Квадратна цев мања од 145 * 145 мм

Технички параметар

(一）、Главна електрична колокација
Назив дела ГГ амп; Описи		примедба
Ласерски бренд	1000В Раицус(Кина бренд) 1000В ИПГ（Немачки бренд）	Опционо
Оптички систем	Увези мембрану медија	УК
Глава за ласерско сечење	Куелле (ручни фокус) Куелле (аутоматски фокус) опционално	КИ, Кина
Редуктор	Зависи од производње
Хладњак воде	Заштита од претока температурна стабилност ± 0,5℃	Вухан, Кина
Рацк ГГ амп; Пинион	Тип нагиба: РОР или Атланта	Немачки
Модул дугмета	Сцхнеидер	Немачки
АЦ Цонтацтор	Сцхнеидер	Немачки
Магнетни вентил	Аиртец	Тајван
Аутоматски сензор високе прецизности	Тачност ± 0,1 мм	Кина
ПЦ систем	Индустријска контрола	ЕВОЦ, Тајван
Серво јединица Кс оси	Фуји или Иаскава	Јапан
Серво јединица И осе	Фуји или иаскава (двострука вожња) 3000В * 2	Јапан
Серво јединица З осе	Фуји, иаскава или Панасониц	Јапан
Пропорционални вентил	СМЦ (за О2)	Јапан
Контролни систем	Ципцут (подржава енглески језик, формат датотеке .дкф, ПЛТ, Гербер, АИ и тако даље)	Шангај, Кина
И / О картица	32 поена	Кина
Сто	Строго направите сто са очвршћавањем, каљењем како бисте осигурали да нема деформација током дуготрајне производње	КИ, Кина

*Технички параметар*
1	Таласна дужина ласера	1070n
2	Максимална снага	1000W
3	Убрзање	1.0G
4	Потрошња струје	16Кв
5	Максимална брзина	≤90м / мин
6	Мин ширина линије	0,15 мм (за материјале дебљине мање од 0,4 мм), зависи од дебљине лима
7	Дебљина резања	Дебљина лима: МС: мак 12 мм и масовна производња 10 мм СС: мак 5 мм и масовна производња 4 мм Округла цев: Исто као и дебљина лима Квадратна цев: 70% дебљине лима
8	Макс. Димензија сечења	Једноотворена таблица типа 1500 * 3000/4000 / 6000мм 2000 * 4000 / 6000мм 2000 * 6000 / 8000мм 2500 * 6000 / 8000мм
8	Макс. Димензија сечења	Цев: * Дужина 6м и 3м по избору * Округла цијев: 30 ~ 210 мм (дебљина резања је иста као и дебљина лима) * Квадратна цијев: 30 * 30 ~ 145 * 145 мм (дебљина резања је 70% дебљине лима јер је дебљина поклопца)
9	Механичка тачност резног стола： ±0,05 мм
10	Кс, И, З Поновљена прецизност позиционирања：±0,02 мм
11	Напајање: Трофазне 5 жице наизменичне струје 380В ± 5%，50Хз ± 1%
